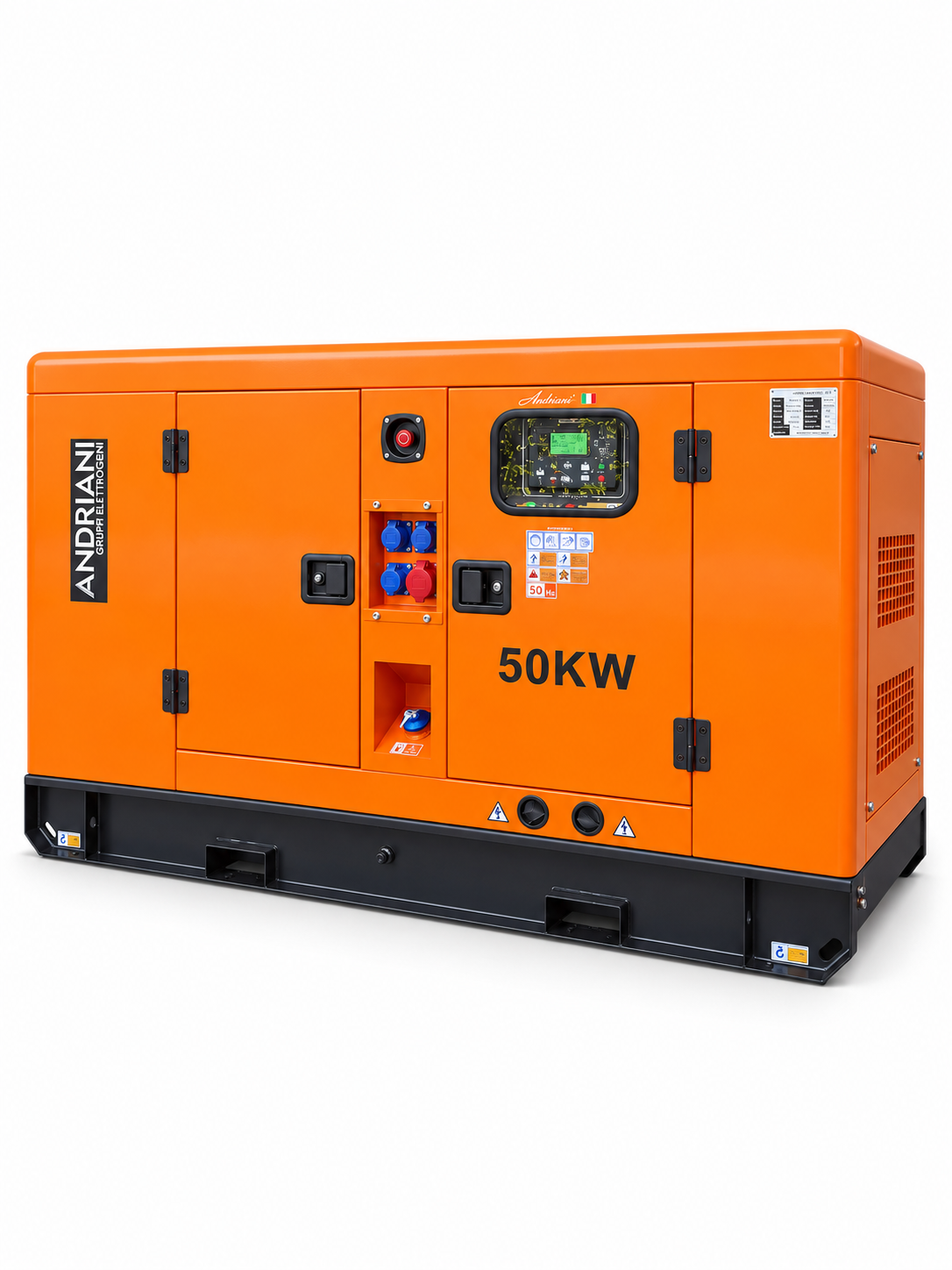

GENERATORE DIESEL SILENZIOSO
ANDRIANI LDGP-50
50 kW / 62,5 kVA · Trifase 400/230 V · 50 Hz
- 50 kW / 62,5 kVA · 400/230 V · 50 Hz
- Motore: ZH4105ZD · 4 cilindri · turbocompresso · 1500 rpm
- Alternatore: Stamford UCI224D · Classe H · THD < 3%
- Autonomia: 8–10 h · serbatoio 100 L
Caratteristiche principali
MOTORE
ZH4105ZD
- 4 cilindri · turbocompresso · 1500 rpm
- Raffreddamento ad acqua (radiatore)
- Pompa carburante meccanica
ALTERNATORE
Stamford UCI224D
- Sincrono brushless · 100% rame · Classe H
- AVR ±1% · THD < 3%
- 50 Hz · Cosφ 0,8
CONTROLLO
DSE6120
- Avvio automatico in assenza rete (AMF)
- Modalità AUTO · MANUAL · OFF · TEST
- Storico allarmi · misure elettriche complete
Galleria
Specifiche tecniche complete
Generatore
| Potenza nominale | 50 kW / 62,5 kVA |
|---|---|
| Tensione / Frequenza | 400/230 V · 50 Hz |
| Fattore di potenza | Cosφ 0,8 |
| Autonomia | 8–10 h (serbatoio 100 L) |
| Rumorosità | ≈ 66–68 dB(A) @ 7 m (cofanatura silenziata) |
| Uscite | Trifase 400 V / Monofase 230 V |
| Prese esterne | CEE 32A · 16A |
| Protezione | CHINT MCCB 100 A 4P con RCD 30 mA |
Motore · ZH4105ZD
| Architettura | 4 cilindri · diesel · 4 tempi · turbocompresso |
|---|---|
| Regime | 1500 rpm |
| Raffreddamento | A liquido (radiatore) |
| Alimentazione | Pompa meccanica |
| Avviamento | Elettrico con batteria |
Alternatore · Stamford UCI224D
| Tipologia | Sincrono · brushless · autoeccitato |
|---|---|
| Isolamento | Classe H · 100% rame |
| AVR | Regolazione ±1% · THD < 3% |
Controllo & protezioni
| Controller | DSE6120 – AMF/ATS |
|---|---|
| Modalità | AUTO · MANUAL · OFF · TEST |
| Sicurezze | Alta T° acqua · bassa P olio · emergenza STOP |
Dimensioni & peso
| Dimensioni (L×W×H) | 2150 × 920 × 1200 mm |
|---|---|
| Peso | ≈ 950 kg |
| Serbatoio | 100 L |
Dimensioni – disegno tecnico (LDGP-50)
L 2150 · W 920 · H 1200 mm
Schema tecnico ad alta leggibilità (quote nominali in mm). Non in scala.
Dimensioni & cabina
| Lunghezza (L) | 2150 mm |
|---|---|
| Larghezza (W) | 920 mm |
| Altezza (H) | 1200 mm |
| Peso | ≈ 950 kg |
| Cabina | Tettuccio insonorizzato · verniciatura anti-ruggine |
| Autonomia | 8–10 ore · serbatoio 100 L |
Disegno tecnico – esploso e cabina
Vista esplosa
Dettagli cabina
| Pannelli | Fonoassorbenti · classe 1 |
|---|---|
| Tenuta | IP32 (cablaggio macchina IP44) |
| Scarico | Marmitta residenziale interna (−35 dB(A)) |
Dotazioni di serie (LDGP-50)
CABINA
- Cofanatura insonorizzata IP32
- Pannelli fonoassorbenti · verniciatura anti-ruggine
- Marmitta ad alta attenuazione
ALIMENTAZIONE
- Serbatoio integrato 100 L con indicatore livello
- Vasca di raccolta liquidi
- Spegnimento automatico per mancanza carburante
QUADRO & USCITE
- Interruttore generale MCCB 100 A 4P
- Differenziale 30 mA
- Prese CEE 32A · 16A
Sicurezza & protezioni
MOTORE
- Arresto per alta temperatura refrigerante
- Arresto per bassa pressione olio
- Protezione parti rotanti
ELETTRICO
- Protezione magnetotermica generale 4P
- Differenziale 30 mA (selettivo opz.)
- Pulsante di emergenza STOP
NORMATIVE
- CE · ISO 9001 · ISO 8528
- 2006/42/CE · 2014/35/UE · 2014/30/UE
- 2000/14/CE (emissioni acustiche)
Movimentazione & struttura
TELAIO
- Gancio di sollevamento integrato
- Telaio con inforco antiribaltamento
- Predisposizione per carrello non omologato (opz.)
SCARICO
- Uscita a pipa · tubazioni coibentate
- Marmitta interna ad alta attenuazione
CABLAGGI
- Cablaggio macchina IP44
- Sportello quadro con protezione
Manutenzione facilitata
ACCESSO
- Portelle di ispezione per controlli e service
- Condotta estrazione olio motore dall’esterno
TERMICO
- Radiatore dimensionato per 50 °C
- Setti di aspirazione/espulsione aria dedicati
DOCUMENTI
- Dichiarazione conformità CE
- Manuale d’uso e manutenzione
Kit prese & quadri disponibili (opz.)
Quadri AMF/ATS
- Quadro automatico con commutazione a bordo · commutatore motorizzato 4P 125 A (IP55)
- Quadro automatico senza commutazione (gestione ATS esterno)
- Quadro manuale con modulo prese e strumenti
Prese & distribuzione
- CEE 32A / 16A 400 V
- Prese 230 V aggiuntive (Schuko/CEE) su richiesta
- Prese IP67 e differenziali selettivi (su richiesta)
Accessori per noleggio / eventi (opz.)
DISTRIBUZIONE
- Quadri secondari IP65 per linee dedicate
- Cavi H07RN-F pre-cablati con spine CEE
OPERATIVITÀ
- Kit messa a terra rapida
- Indicatori esterni livello carburante/batteria
COLLAUDO
- Prova a carico con resistenze (report)
- Check acustico e verifica protezioni
