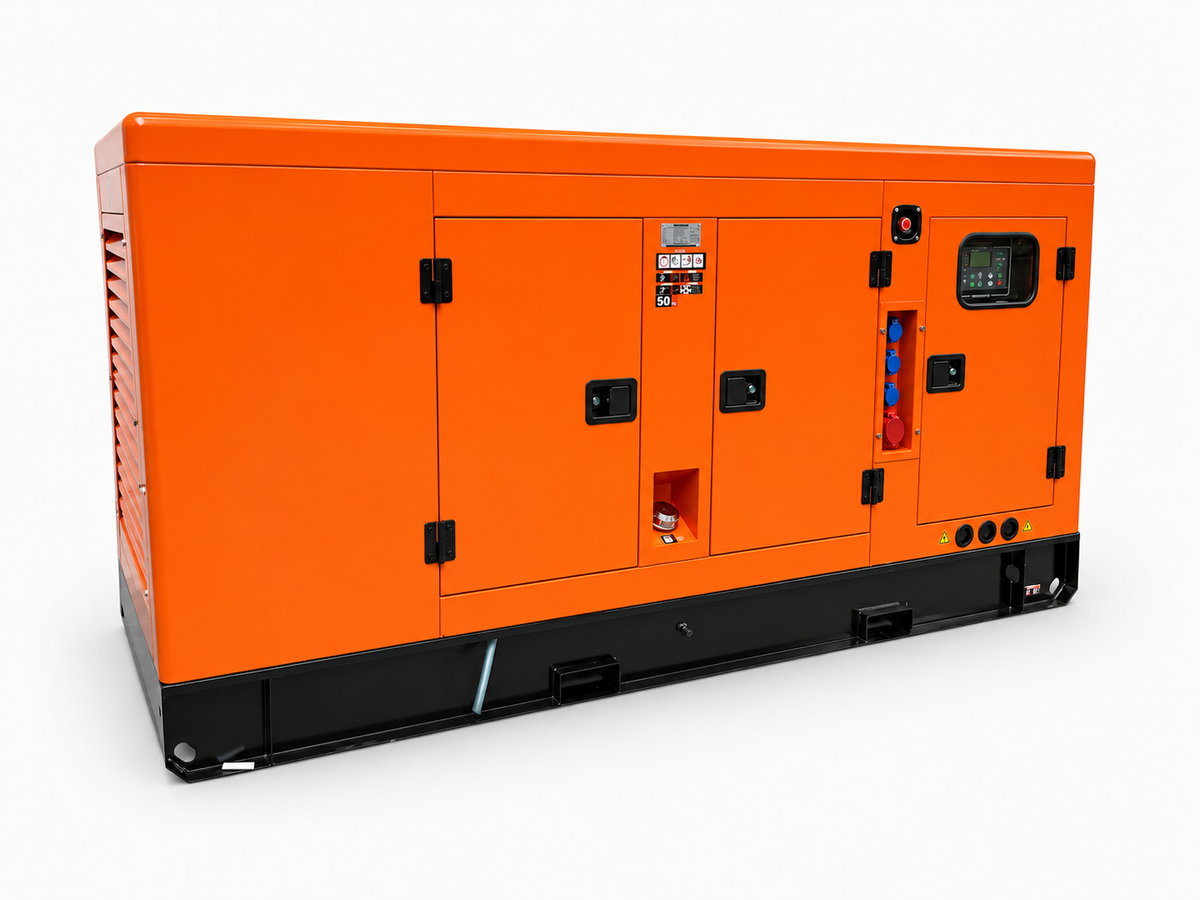

GENERATORE DIESEL SILENZIOSO
ANDRIANI LDGP-100
100 kW / 130 kVA · Trifase 400/230 V · 50 Hz
- 100 kW / 130 kVA · 400/230 V · 50 Hz
- Motore: R4108IZLD · 4 cilindri · turbocompresso
- Alternatore: Stamford UCI274C · Classe H · THD < 3%
- Autonomia: 8–10 h · serbatoio 150 L
Caratteristiche principali
MOTORE
R4108IZLD
- 4 cilindri · turbocompresso · 1500 rpm
- Raffreddamento ad acqua con radiatore tropicale 50 °C
- Pompa carburante meccanica · regolatore meccanico
ALTERNATORE
Stamford UCI274C
- Brushless · 100% rame · Classe H
- AVR trifase · regolazione ±1% · THD < 3%
- 50 Hz · Cosφ 0,8
CONTROLLO
DSE6120
- Avvio automatico in assenza rete (AMF)
- Modalità AUTO · MANUAL · OFF · TEST
- Storico allarmi · misure elettriche complete
Galleria
Specifiche tecniche complete
Generatore
| Potenza nominale | 100 kW / 130 kVA |
|---|---|
| Tensione / Frequenza | 400/230 V · 50 Hz |
| Fattore di potenza | Cosφ 0,8 |
| Autonomia | 8–10 h (serbatoio 150 L) |
| Rumorosità | ≈ 68 dB(A) @ 7 m (cofanatura silenziata) |
| Protezione | CHINT MCCB 125 A 4P con RCD 30 mA |
Dimensioni & peso
| Dimensioni (L×W×H) | 2500 × 1100 × 1350 mm |
|---|---|
| Peso | ≈ 1400 kg |
| Serbatoio | 150 L |
| Prese esterne | 63A · 32A · 16A |
| Uscite | Trifase 400 V / Monofase 230 V |
Motore · R4108IZLD
| Architettura | 4 cilindri · diesel · 4 tempi · turbocompresso |
|---|---|
| Raffreddamento | A liquido · radiatore tropicale 50 °C |
| Regime | 1500 rpm |
| Alimentazione | Pompa meccanica |
| Lubrificazione | Capacità olio ≈ 17 L |
Alternatore · Stamford UCI274C
| Tipologia | Sincrono · brushless · autoeccitato |
|---|---|
| Isolamento | Classe H · 100% rame |
| AVR | Regolazione ±1% · sensing trifase |
| THD | < 3% |
Dimensioni – disegno tecnico (LDGP-100)
L 2500 · W 1100 · H 1350 mm
Schema tecnico ad alta leggibilità (quote nominali in mm). Non in scala.
Dimensioni & cabina
| Lunghezza (L) | 2500 mm |
|---|---|
| Larghezza (W) | 1100 mm |
| Altezza (H) | 1350 mm |
| Peso | ≈ 1400 kg |
| Cabina | Insonorizzata, pannelli fonoassorbenti, verniciatura anti-ruggine |
| Scarico | Silenziatore ad alta efficienza |
| Autonomia | 8–10 ore · serbatoio 150 L |
Disegno tecnico – esploso e cabina
Vista esplosa
Dimensioni e cabina
| Lunghezza (L) | 2500 mm |
|---|---|
| Larghezza (W) | 1100 mm |
| Altezza (H) | 1350 mm |
| Peso | ≈ 1400 kg |
| Cabina | Insonorizzata, pannelli fonoassorbenti, verniciatura anti-ruggine |
| Scarico | Silenziatore alta efficienza |
Dotazioni di serie (LDGP-100)
CABINA
- Cofanatura insonorizzata IP32
- Materiale fonoassorbente classe 1
- Marmitta residenziale interna (attenuazione −35 dB(A))
- Pannelli fonoassorbenti e verniciatura anti-ruggine
ALIMENTAZIONE
- Serbatoio integrato 150 L con indicatore livello
- Vasca di raccolta liquidi con foro drenaggio
- Sistema spegnimento automatico per mancanza carburante
QUADRO & USCITE
- MCCB 4P 125 A con RCD 30 mA
- Prese esterne: CEE 63A · 32A · 16A
- Uscita cavi da sotto · punto di messa a terra
Sicurezza & protezioni
MOTORE
- Arresto per alta temperatura refrigerante
- Arresto per bassa pressione olio
- Protezione parti rotanti
ELETTRICO
- Protezione magnetotermica generale 4P
- Differenziale 30 mA (selettivo opz.)
- Pulsante di emergenza STOP
NORMATIVE
- CE · ISO 9001 · ISO 8528
- 2006/42/CE · 2014/35/UE · 2014/30/UE
- 2000/14/CE (emissioni acustiche)
Movimentazione & struttura
TELAIO
- Gancio di sollevamento integrato
- Telaio con inforco antiribaltamento
- Predisposizione per carrello non omologato (opz.)
SCARICO
- Uscita a pipa · tubazioni coibentate
- Marmitta interna ad alta attenuazione
CABLAGGI
- Cablaggio macchina IP44
- Sportello quadro con protezione
Manutenzione facilitata
ACCESSO
- Portelle di ispezione per controlli e service
- Condotta estrazione olio motore dall’esterno
TERMICO
- Radiatore tropicale 50 °C
- Setti di aspirazione/espulsione aria dedicati
DOCUMENTI
- Dichiarazione conformità CE
- Manuale d’uso e manutenzione
Kit prese & quadri disponibili (opz.)
Quadri AMF/ATS
- Quadro automatico con commutazione a bordo · commutatore motorizzato 4P 160 A (IP55)
- Quadro automatico senza commutazione (gestione ATS esterno)
- Quadro manuale con modulo prese e strumenti
Prese & distribuzione
- CEE 63A / 32A / 16A 400 V
- Prese 230 V aggiuntive (Schuko/CEE) su richiesta
- Prese IP67 e differenziali selettivi (su richiesta)
Optional & upgrade (su richiesta)
AFFIDABILITÀ
- Riscaldatore camicia acqua / olio
- Caricabatteria automatico · mantenitore
- Sensore livello carburante analogico/digitale
CONTROLLO
- Telemetria GSM/LAN con allarmi remoti
- Parallelo modulare MPP fino a 32 gruppi
- Registratore eventi e KPI utilizzo
TRASPORTO
- Carrello trainabile non omologato
- Kit golfari / slitte movimentazione
Accessori per noleggio / eventi (opz.)
DISTRIBUZIONE
- Quadri secondari IP65 per linee dedicate
- Cavi H07RN-F pre-cablati con spine CEE
OPERATIVITÀ
- Kit messa a terra rapida
- Indicatori esterni livello carburante/batteria
COLLAUDO
- Prova a carico con resistenze (report)
- Check acustico e verifica protezioni
